鍛件生產(chǎn)所選用的鋼材，其化學(xué)成分、力學(xué)性能均應(yīng)符合原冶金部的有關(guān)標(biāo)準(zhǔn)，應(yīng)滿足零件對(duì)鋼材的材質(zhì)或力學(xué)性能的特殊要求；應(yīng)滿足鍛造和熱處理工藝的特殊要求。

       影響鍛件內(nèi)在質(zhì)量的因素是多方面的。首先是熱處理，另外還有過(guò)燒、過(guò)熱、脫碳、內(nèi)部裂紋、異相、白點(diǎn)、金相組織、金屬流線等。

       1.熱處理硬度：鍛件熱處理硬度是指鍛件經(jīng)正火（退火）或調(diào)質(zhì)后所得到的硬度值。

       鍛件硬度常以布氏硬度HB表示。為了便于測(cè)定，實(shí)際生產(chǎn)中將其換算成鋼球壓痕直徑。

       2.鍛件的過(guò)燒、過(guò)熱和脫碳

       a.過(guò)燒：過(guò)燒組織晶粒粗大，晶界燒損，其力學(xué)性能顯著下降。有的在鍛造時(shí)就開裂。過(guò)燒組織是不能用熱處理方法來(lái)消除的，可通過(guò)金相照片鑒定。

       b.過(guò)熱：碳素結(jié)構(gòu)鋼（亞共析鋼或過(guò)共析鋼）的過(guò)熱往往以晶粒粗大，或出現(xiàn)魏氏組織為特征。合金結(jié)構(gòu)鋼則以?shī)W氏體晶粒粗大及硫化物等異相質(zhì)點(diǎn)沿原奧氏體晶界析出為特征。

       輕度過(guò)熱時(shí)其晶粒粗大通?？梢酝ㄟ^(guò)正火或退火消除。嚴(yán)重的過(guò)熱則往往難以用熱處理的方法來(lái)消除。過(guò)熱組織可能造成力學(xué)性能的降低，尤其對(duì)沖擊韌度的影響較為顯著。

       c.脫碳：脫碳是由于在加熱時(shí)鋼材表層碳元素的氧化或燒損所造成的，脫碳程度以脫碳的深度計(jì)量。

       脫碳有全脫碳層和過(guò)渡層之分，在計(jì)算脫碳深度時(shí)，都應(yīng)包括在內(nèi)。

       脫碳深度的金相檢查通常是在鍛件熱處理后進(jìn)行的。

       d.對(duì)鍛件過(guò)燒、過(guò)熱和脫碳的規(guī)定

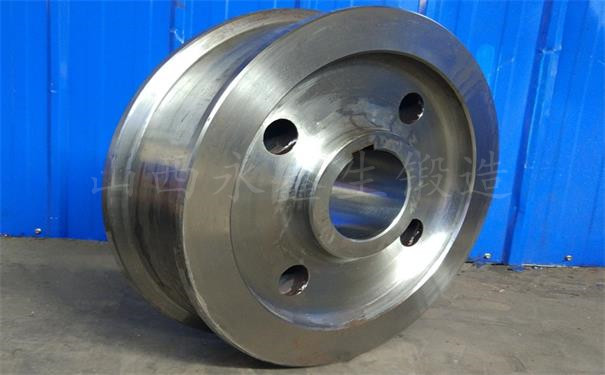

       過(guò)燒對(duì)任何類型和用途的起重機(jī)車輪鍛件都是不允許的。凡屬過(guò)燒的鍛件必須報(bào)廢。

       對(duì)過(guò)熱和脫碳的鍛件，則應(yīng)區(qū)別其用途和類型，作相應(yīng)的規(guī)定。根據(jù)鍛件的用途和工作條件可分為：第一類（保安件）、第二類（重要件）、第三類（一般類）。以下予以分別介紹：

       第一類：工作時(shí)，受到頻繁而復(fù)雜的交變應(yīng)力的作用，一旦零件損壞，可能造成重大的人身傷亡事故，如汽車的前軸、半軸、轉(zhuǎn)向和制動(dòng)系統(tǒng)的鍛件。該類鍛件的成品一般不允許有過(guò)熱組織。有輕度過(guò)熱時(shí)，其力學(xué)性能，尤其是沖擊韌度不應(yīng)低于相同材質(zhì)及硬度范圍的數(shù)值。加工面允許的脫碳層深度按一般表面缺陷對(duì)待，即不超過(guò)實(shí)際加工余量的一半。非加工面的允許深度對(duì)中、小件（6kg以下），不超過(guò)0.5mm，較大件不超過(guò)0.8mm。

       第二類：此類鍛件往往承受復(fù)雜的交變應(yīng)力的作用，傳遞較大扭矩或作高速運(yùn)動(dòng)，如：內(nèi)燃機(jī)曲柄、連桿、汽車的方向節(jié)又、十字軸等。一旦零件損壞，可能造成車輛、機(jī)械設(shè)備事故，但一般不會(huì)造成人身安全事故，此類件過(guò)熱程度應(yīng)加以限制；對(duì)碳素結(jié)構(gòu)鋼規(guī)定其晶粒度或魏氏組織的允許程度；對(duì)合金結(jié)構(gòu)鋼規(guī)定其魏氏體的級(jí)別以及硫化物析出的程度等。在制定其過(guò)熱的金相標(biāo)準(zhǔn)時(shí)，應(yīng)以保證鍛件力學(xué)性能，尤以沖擊韌度無(wú)明顯降低為依據(jù)。在條件許可時(shí)，作實(shí)體鍛件疲勞強(qiáng)度試驗(yàn)，根據(jù)試驗(yàn)結(jié)果制訂出過(guò)熱標(biāo)準(zhǔn)。在加工面上脫碳深度仍作為一般表面缺陷對(duì)待；而非加工面，對(duì)中、小件（6kg以下），不得超過(guò)0.6mm，大件不得超過(guò)1mm；對(duì)某些特殊鍛件，如桿部不加工的中、小型連桿，其桿部的脫碳層深度不得超過(guò)0.4mm。

       第三類：一般齒輪件、連接件、手柄等，此類件通常具有足夠的強(qiáng)度，一般不易損壞，對(duì)此類鍛件的過(guò)熱和脫碳可不作具體的規(guī)定。
